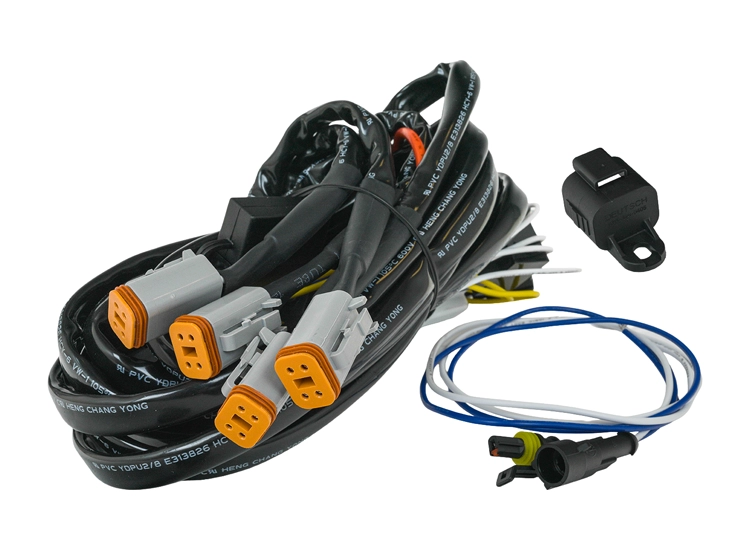

Kabelsats OZZ XBB ready 4 x 156W DT-4

Kabelsats med fyra DT-4-kontakter för extraljus

OZZ XBB-ready kabelsats är en komplett lösning för inkoppling av upp till fyra extraljus eller ledramper med 4-poliga DT-kontakter. Den klarar upp till 4 x 156 W med DT-kontakterna eller 4 x 180 W utan DT-kontakthus.

Det medföljande 80 A-reläet används vid analog installation. En extra relähållare gör kabelsatsen förberedd för styrning via XBB Power Unit.

Detta ingår:

• 4 st 4-poliga DT-anslutningskablar, 1,4 m
• 1 st 80 A-relä med hållare, 12 V
• 1 st extra relähållare kompatibel med XBB Power Unit
• 60 A säkring med hållare
• Svart strömkabel, 0,8 m
• Röd strömkabel, 0,8 m
• Färdiga signalkablar

Egenskaper:

• För upp till fyra extraljus eller ledramper
• Kompatibel med XBB Power Unit
• Kan även installeras analogt
• Färdigterminerade 1,4 m kablar

Specifikationer:

• Artikelnummer: 88948
• Spänning: 12 V DC
• Anslutning: 4 x DT-4
• Maxeffekt: 4 x 156 W med DT / 4 x 180 W utan DT-kontakthus
• Relä: 80 A
• Säkring: 60 A
• Temperaturspann: -40°C till +60°C

Dokument:

Monteringsanvisning

Montering

Kontakterna är förmonterade. Kontrollera alltid lampornas anslutning och sammanlagda effekt före installation. XBB Power Unit ingår inte.
